ゼロエネルギー住宅 (ＷＷＳ工法）
ただいま公開中のゼロエネルギー住宅の詳細をご紹介します。
常設展示場ですので、内覧ご希望の方は「公開住宅住宅見学申込書ＰＤＦ」をダウンロードして記載の上ＦＡＸでお知らせください。
（個人の方・業者の方お気軽にご覧ください。）
「公開住宅住宅見学申込書ＰＤＦ」⇒ダウンロード
| 建築概要書 | |||
| 建築場所 | 白老郡白老町字石山団地の内 | 熱損失 | Ｑ値相当＝１．２ |
| 建築面積 | 98㎡ | 換気システム | 第１種換気 |
| 構造 | 木造２階建て軸組み構造 (ＷＷＳ工法による。） ※ 詳細は施工方式参照 |
暖房システム (温水パネル方式） |
地下水・温泉排熱利用 ヒートポンプ(1.6ＫＷ） ＣＯＰ＝３ |
| 断熱 | 床・天井・壁 ＧＷ250㎜ | 太陽光発電 | 3.6ＫＷ(14枚パネル） |
| 窓性能 | ＬＯＷーＥ+アルゴンＵ値1.4 | 太陽熱温水 | 熱交換型300Ｌタンク |
 |
| 白老ゼロエネルギー住宅外観 |
| (交通アクセス） １）高速道路 ＮＥＸＣＯ東日本 白老インター下車10分 ２）ＪＲ北海道 白老駅 車で15分 ３）国道36号線 萩野市内から15分（石山通り経由） |
 |
 |
 |
| リビング | 和室とログ壁 | 階段室 |
 |
 |
 |
| ログハウスに似合う大型浴室 | リビングとログハウスに 似合うキッチン |
太陽熱集熱バルブ（ヒートパイプ |
ゼロエネルギー住宅の施工集
 |
 |
 |
| 躯体施工 | 内部スタッド（250㎜断熱用） | 内装ログ施工 |
 |
 |
 |
| 内部断熱施工150㎜＋外壁100㎜ | 内部壁仕上げ･２Ｆ床ネタ仕上げ | 内部ログ壁施工完了 |
外壁施工
 |
 |
 |
| 外壁割付施工（スパン割貼り | ログ壁材をスパン毎に分離施工が可能 | ログ外壁の完成（北海道産杉） |

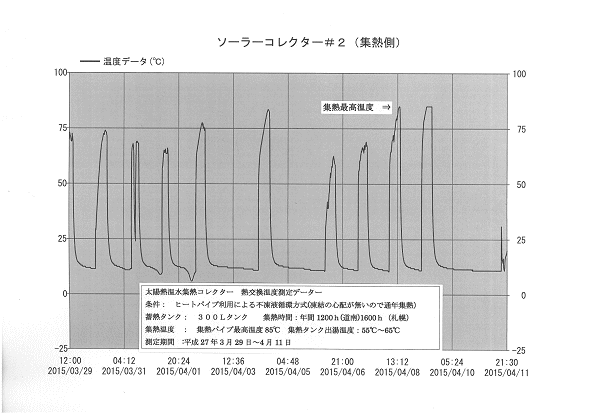

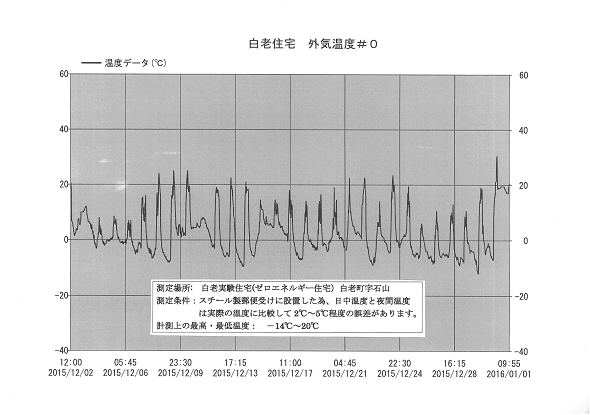

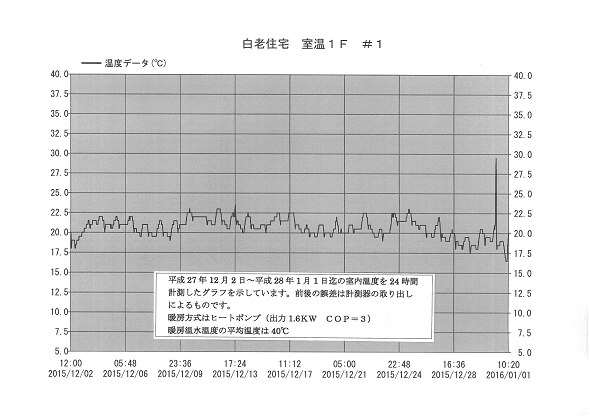

ゼロエネルギーの実測データー（暖房・太陽光発電・室温･外気温度･太陽熱温水）
 |
 |
 |

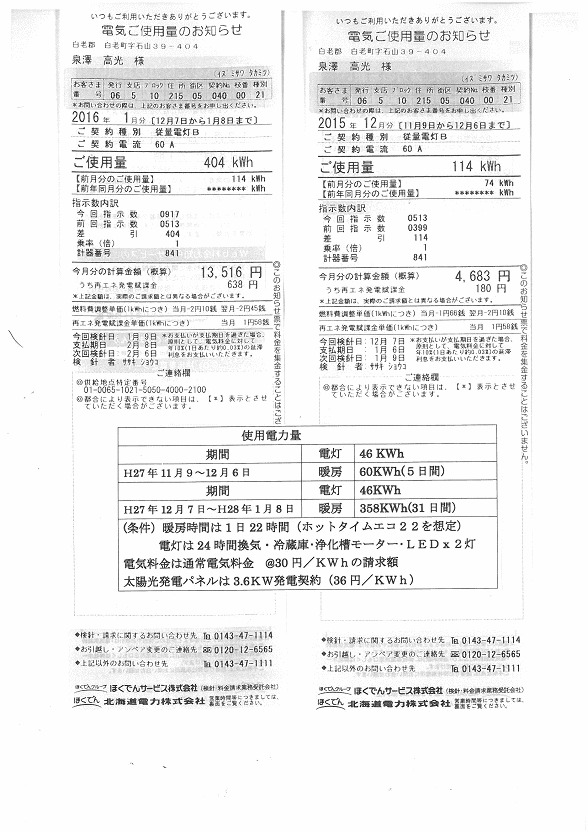

(電気料金実測データー＃１） |

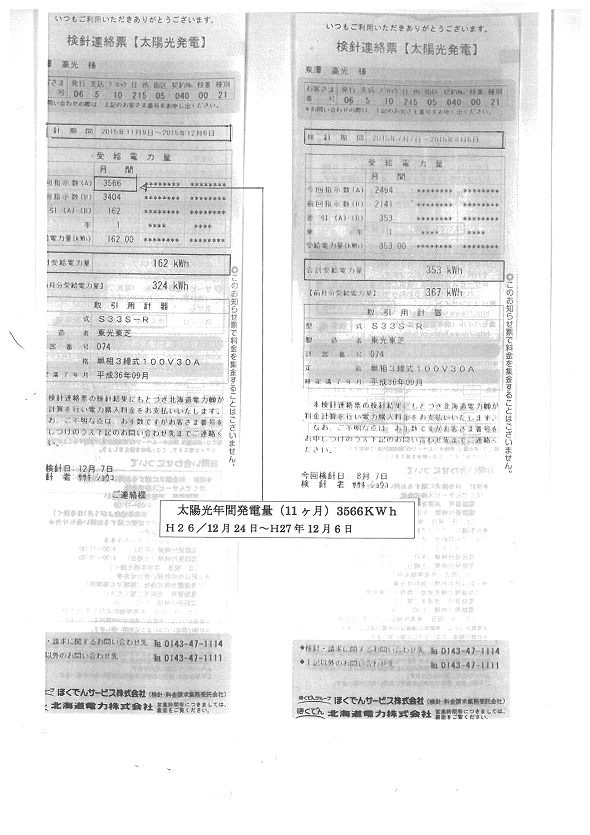

(太陽光発電実測データー＃２） |
白老ゼロエネルギー住宅の評価
白老に建設した実験型の一次エネルギー換算で再生可能エネルギー取得量と消費エネルギー消費量がゼロとなることを目的としていますが、その評価を下記の様に行いました。
| 白老ゼロエネルギー住宅の設計計画 | ||||
| 床面積 | 100㎡ | 契約売電KW | 想定発電量 | ／ |
| 太陽光発電 | 260Wパネルｘ14枚 | 3.6KW | 3600KW／年間 | 想定取得熱 (道南地区気象データーより） |
| 太陽熱給湯 | ヒートパイプ方式 | ヒートパイプ（６㎡） | 貯湯タンク 300L | 2680KW／年間 日照時間1200ｈ／年 |
| 取得データーによる年間一次エネルギー取得と想定消費漁 | ||||
| 年間一次エネルギー消費量 | 10,000KW (内訳） 24時間暖房（150日間）2000KW／ｈ (Q値相当＝1.2） 給湯消費（4人家族） 4500KW／ｈ（太陽熱で2680KW取得） 電灯 (4人家族）LED 1500KW／ｈ 電気機器 2000KW／ｈ （TV・電子レンジ･IH・洗濯機・冷蔵庫・CD等） |
|||
| 実測データー（H26・12／24～H27・12／15） | ||||
| 一次エネルギー 取得量 | 一次エネルギー消費量 | |||
| 太陽光発電(3.6KW） | 3620KW | H27・12／7～H28・1／8 | ||
| 電灯メーター (注）24時間暖房は H27・12／１より開始 |
（条件） 24時間暖房ではあるが、滞在期間が月／5日の為、 給湯・電灯使用量は事前設計により全体消費を計算。 太陽熱は800Kcal／㎡で計算。 |
「暖房」 11.7KW／日ｘ31日＝ 362.7KW 「電灯」 1.33KW／日ｘ31日＝ 41.3KW 合計 404KW |
||
| 太陽熱給湯 | 最大集熱温度 85℃ 出湯温度 65℃ | 取得熱 | 800Kcalx40%ｘ6㎡x1200ｈ＝2680KW／ｈ | |
| （評価） 太陽光発電 ８KWにて効率90％と計算した場合： 7200KW+2680KW(給湯）＝10,000KWが可能となる。 |
||||
